Sådan måler du kondensatorens kapacitet før udskiftning

Artikel af

Hvidevaredele.dk

Industrivej 2 - 7600 Struer, DK
📧 [email protected]
Telefon ☎️ +45 97 84 10 77

Mål ikke kondensatoren, mens den stadig sidder i kredsløbet. Afbryd strømmen, aflad kondensatoren sikkert, og isolér den fra motorens kredsløb, før du måler. Ved måling af en motorkondensator før køb af en ny skal du indstille multimeteret til kapacitans og sammenligne resultatet med værdien på kondensatoren. En måling inden for ±20 % af den nominelle værdi regnes som bestået.

Det er fristende at måle direkte på komponenten, men resten af kredsløbet kan påvirke resultatet. Du får et mere pålideligt svar ved først at afbryde kondensatoren. Her får du en enkel fremgangsmåde til at måle og aflæse værdien korrekt. Du lærer også, hvordan du vurderer afvigelsen, og hvad du kan gøre, hvis værdien svinger eller ligger tydeligt uden for den angivne kapacitet. Så kan du fejlsøge, før du beslutter, om kondensatoren skal udskiftes.

Hvordan måler man en kondensator med et multimeter?

Aflad kondensatoren sikkert, og afbryd den fra kredsløbet, før du måler. Brug multimeterets kapacitansfunktion til at aflæse værdien i µF, nF eller pF.

Se videoen for en praktisk gennemgang af kapacitansmåling:

1. Indstil multimeteret til kapacitansmåling

   Vælg kapacitanssymbolet på multimeterets drejeknap, ofte markeret med et kondensatorsymbol. Hvis måleinstrumentet har flere områder, skal du vælge det, der passer til kondensatorens mærkning, eller lade det vælge automatisk. Kontrollér, at kondensatoren er afladet, og at den er afbrudt fra kredsløbet. Aflad med en modstand på 100 Ω/5 W, ikke med en skruetrækker.

2. Mål kapacitansen med et digitalt multimeter

   Forbind måleledningerne til kondensatorens to terminaler, og hold dem stabile, mens displayet finder en værdi. Ved en elektrolytkondensator skal den positive måleledning forbindes til den positive terminal. Aflæs resultatet i µF, nF eller pF, og sammenlign først bagefter med mærkningen. Gentag målingen 3 gange for at se, om aflæsningerne er ensartede. Vent lidt mellem kondensatortestene.

3. Brug multimeter og megohmmeter

   Brug multimeterets kapacitansfunktion til at kontrollere selve kapacitetsværdien. Et megohmmeter måler derimod isolationsmodstand og erstatter ikke kapacitansmålingen. Kondensatorens isolationsmodstand bør normalt være større end 10 megohm. Følg instrumentets anvisninger, og mål ikke på en kondensator, der stadig er tilsluttet motorens kredsløb. Hvis måleværdien svinger, skal du aflade igen og gentage testen.

For de fleste kondensatortyper er et multimeter indstillet til kapacitansmåling den hurtigste og mest præcise metode. Instrumentet viser værdien i mikrofarad (µF), nanofarad (nF) eller picofarad (pF), afhængigt af kondensatorens størrelse. Kondensatorer med meget stor kapacitet kræver et specialiseret kapacitetsmåleinstrument eller et avanceret multimeter. Ved måling af en elektrolytkondensator skal den positive testledning forbindes til den positive terminal, da en forkert tilslutning kan beskadige komponenten.

Hvis du måler isolationsmodstand med et megohmmeter, anbefales håndtaget rystet med 120 omdrejninger i minuttet. Tidskonstantmetoden er velegnet til kondensatorer på 1μF-1000μF.

Sammenligning med kondensatorens angivne kapacitet

Læs mærkningen, og sammenlign multimeterets måleresultat med kondensatorens nominelle kapacitet. µF angiver kapacitansen, mens spændingsmærkningen viser kondensatorens nominelle spænding i volt.

1. Aflæs kondensatorens mærkninger

   Find og notér værdien i µF på kondensatorens hus. Aflæs også spændingsmærkningen i volt, så du kan finde en passende erstatningsdel. Andre bogstaver og tal kan identificere kondensatortypen eller producenten. Brug dem som supplerende oplysninger, men gæt ikke på betydningen af en ukendt kode. Hvis der står en tolerance, skal du også notere den, da den angiver, hvor meget kapacitansen må afvige fra den nominelle værdi.

2. Sammenlign målingen med den angivne kapacitet

   Sammenhold multimeterets aflæsning med tallet i µF på kondensatoren. For de fleste kondensatortyper regnes en værdi inden for ±20 % af den nominelle kapacitet som bestået. En stor afvigelse tyder på en fejl, men kontrollér først, at målingen er stabil, og at du sammenligner samme enhed. Hvis multimeteret viser en anden enhed, skal du tage højde for enhedsforskellen, før du vurderer målingen.

3. Tag højde for kondensatortypen, før du træffer en beslutning. Elektrolytkondensatorer kan have andre kapacitetstolerancer end andre kondensatortyper, så vurder målingen ud fra komponentens mærkning. Hvis mærkningen viser en tolerance, skal den også indgå i vurderingen. Overvej at undersøge kondensatoren nærmere, hvis målingen ligger uden for den relevante tolerance eller varierer ved gentagne målinger.

Brug den angivne kapacitet som reference, når du vurderer aflæsningen. Jo større forskel der er mellem den målte og den mærkede værdi, desto mere grund er der til at undersøge kondensatoren nærmere. En tydelig afvigelse bør ikke overses, men kan være tegn på en fejl.

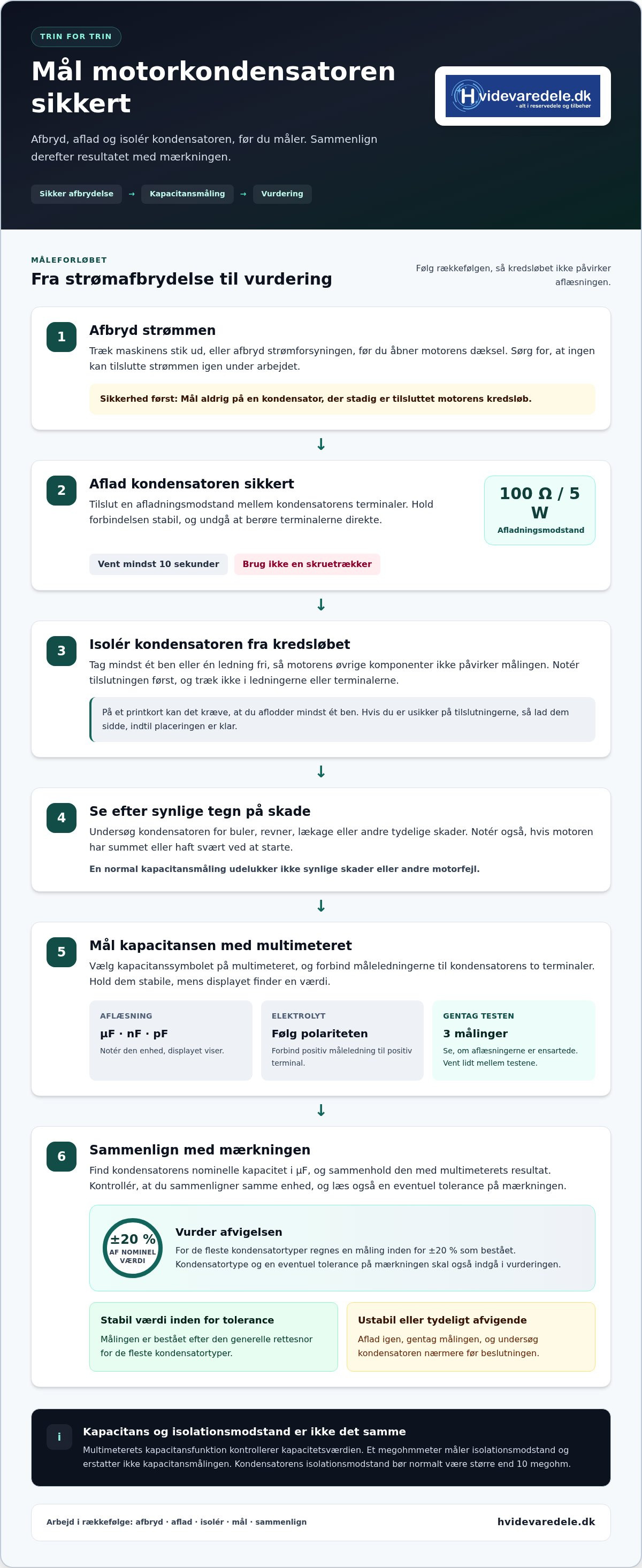

Afbryd kondensatoren fra kredsløbet før måling

I Danmark skal du afbryde strømmen, før du åbner motorens tilslutninger. Aflad kondensatoren med en modstand på 100 Ω/5 W, og undgå at kortslutte terminalerne med en skruetrækker.

Vent et øjeblik efter afladning, før du måler. En bulet eller lækkende kondensator kan være defekt, selv om kapacitansmålingen virker normal. En motor, der summer eller ikke starter, kan også pege på et problem. Måling af en motor kondensator før køb af ny begynder derfor med en sikker afbrydelse.

1. Afbryd strømmen. Træk maskinens stik ud, eller afbryd strømforsyningen, før du åbner motorens dæksel. Sørg for, at ingen kan tilslutte strømmen under arbejdet. Find kondensatoren, og tag et foto af ledningernes placering, så du kan montere dem korrekt igen.
2. Aflad kondensatoren. Tilslut en afladningsmodstand på 100 Ω/5 W mellem kondensatorens terminaler. Hold forbindelsen stabil, og brug ikke en skruetrækker som genvej. Vent mindst 10 sekunder, før du fortsætter, og undgå at berøre terminalerne direkte.
3. Afbryd mindst ét ben. Tag et ben eller en ledning fri af kredsløbet, så motorens øvrige komponenter ikke påvirker måleresultatet. På et printkort kan det kræve, at du aflodder mindst ét ben. Notér tilslutningen, og træk ikke i ledningerne eller kondensatorens terminaler. Denne adskillelse gør måling af en motor kondensator før køb af ny mere retvisende.
4. Undersøg kondensatoren, før du tilslutter måleren. Se efter buler, revner, lækage eller tydelige skader. Hvis motoren tidligere har summet eller haft svært ved at starte, så notér symptomet. En normal kapacitansværdi udelukker ikke synlige skader eller andre motorfejl.

Hvis du er usikker på, hvor tilslutningerne sidder, skal du undlade at tage ledningerne af, indtil placeringen er klar.

Hvidevaredele.dk: Støvsugerposer

Hvidevaredele.dk sælger reservedele til vaskemaskiner og andre hvidevarer samt værktøj og tilbehør til reparation. Hvis målingen tyder på en fejl, kan du bruge apparatets modeloplysninger til at finde den relevante reservedel og fortsætte fejlsøgningen frem for at udskifte hele apparatet uden grund.

Her finder du også værktøj til hvidevarereparation og rengøringsmidler til hvidevarer. Værktøjet kan være relevant, når du selv udfører en reparation, mens rengøringsmidler hjælper med den løbende pleje af apparater. Støvsugerposer og tilbehør er nyttige, når støvsugeren trænger til de rette forbrugsdele. Vælg altid ud fra apparatets mærkning og den konkrete opgave.

Besøg Hvidevaredele.dk for at finde reservedele og tilbehør til din reparation.

Find den rigtige reservedel til næste skridt

Når du har vurderet kondensatoren, skal du bruge apparatets typeskilt til at finde de relevante modeloplysninger. Måling af en motor kondensator før køb af ny hjælper dig med at undgå en unødvendig udskiftning, hvis problemet skyldes en anden komponent.

Hvidevaredele.dk tilbyder reservedele til vaskemaskiner, opvaskemaskiner og køleskabe. Send et foto af typeskiltet til [email protected], eller ring på +45 9784 1077, hvis du har brug for hjælp til at finde den rigtige reservedel.

Se reservedele hos Hvidevaredele.dk, og arbejd videre mod en reparation, der kan forlænge apparatets levetid.

Ofte stillede spørgsmål

Hvornår er måling af kondensatorer nødvendigt?

Mål kondensatoren, hvis motoren summer, starter langsomt eller ikke går i gang, og du vil undersøge, om kapacitansen kan være årsagen. Målingen er også nyttig, før du køber en erstatningsdel, så du ikke udskifter kondensatoren alene på mistanke. Hvis motoren stadig ikke fungerer, selv om målingen ligger inden for tolerancen, kan fejlen ligge et andet sted.

Hvordan måler man en motorkondensator med et multimeter trin for trin?

Afbryd strømmen, aflad kondensatoren med en afladningsmodstand på 100 Ω/5 W, og vent mindst 10 sekunder. Afbryd mindst ét ben fra kredsløbet, vælg kapacitansfunktionen på multimeteret, og forbind måleledningerne til terminalerne. Gentag målingen 3 gange. På en elektrolytkondensator skal den positive måleledning sidde på den positive terminal.

Hvordan måler man kapacitansen i µF på en motorkondensator?

Indstil multimeteret til kapacitans, og aflæs displayet, når værdien er stabil. Hvis måleren viser nF eller pF, skal du sikre dig, at målingen og mærkningen er angivet i samme enhed, før du sammenligner værdierne. Find kondensatorens nominelle værdi i µF på huset. En måling i µF kan sammenlignes direkte med dette tal.

Hvilken tolerance for kapacitans er acceptabel på en motorkondensator?

For de fleste kondensatortyper er en måling inden for ±20 % af den nominelle værdi acceptabel. Elektrolytkondensatorer har en tolerance på +50 %/-20 %, så brug det interval for den type. Tjek først kondensatorens mærkning for en angivet tolerance, og vurder resultatet ud fra både typen og mærkningen.

Hvordan tester man en motorkondensator for kortslutning eller lækstrøm?

Aflad og afbryd kondensatoren, før du bruger måleinstrumenter. Et multimeter på modstand kan afsløre en vedvarende kortslutning, men kapacitansmålingen alene afgør ikke, om der er lækstrøm. Et megohmmeter bruges til isolationsmåling; isolationsmodstanden bør normalt være større end 10 megohm. Følg instrumentets anvisninger, og undgå at teste en tilsluttet kondensator.
